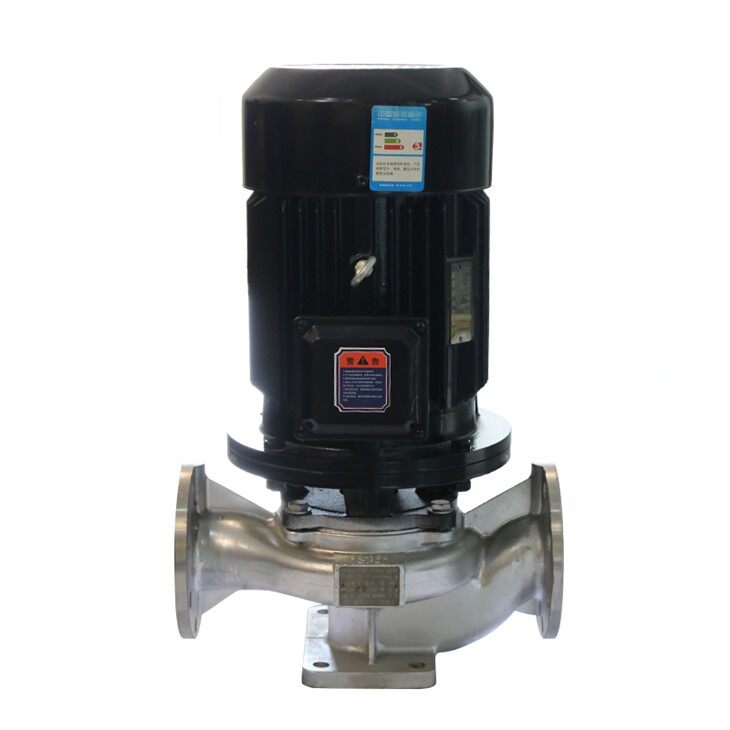

Насосы ISG и ISW имеют точность с помощью литья HT200. Характеристики заключаются в том, что двигатель и насос являются коаксиальными, а конечная крышка интегрирована, что делает насос компактным по структуре, небольшим по размеру и свету в весе, стабильной в эксплуатации, простым в установке и может полностью заменить IS и BA центробежные насосы. Их можно использовать в промышленном и городском водоснабжении и дренаже, высотном зданиях под давлением водоснабжения, садовой ирригации, охлаждающей башни, водоснабжением, водоснабжением на длинные дистанции и т. Д., Продолжающуюся под давлением циркуляции и теплой водой, а средняя температура превышает 80 градусов.
Детали насоса
|
Скорость потока: |
25 (MIH) |
|
Положение вала насоса: |
сторона вертикаль |
|
Структура рабочего колеса: |
закрытое рабочее колесо |
|
Количество полетов: |
Одиночный этап |
|
Метод всасывания рабочего колеса: |
двойное всасывание |
|
Поднимать: |
32(m) |
|
Скорость: |
2900 |
|
Электроэнергия: |
4(w) |
|
Расстояние всасывания: |
4m) |
|
Скорость выхода: |
65 (мм) |
|
Рабочая температура: |
80 градусов |
Схема структуры насоса
Рабочее состояние
1. Максимальное давление системы насосной системы составляет 1,6 млн. МПа. То, что следует сказать, давление всасывания насоса + головка насоса меньше или равна 1, 6 млн. (Пожалуйста, укажите давление системного обеспечения, когда), если рабочее давление насосной системы превышает 1,6 МПа, должно быть разделено, при упорядочении, мы будем использовать стальные материалы для производства переполнения и соединенных частей насоса.
2.Medium: нерастворимые содержание объема твердых веществ не более, чем объем на единицу 0. 1%. Размер частиц меньше, чем 0. 2 мм. (F Среднее содержимое мелких патикулов используется износистые механические уплотнения. Итак, обратите внимание на него.)
3. Окружающая термотература не превышает 40C, относительная влажность не более 95%не превышает 1000 м.
Основные материалы одноступенчатого однофакторного центробежного насоса
|
Запчасть |
Материал |
|
Вал |
R45, 3cr13.40cr, 1cr18ni9, 1cr18ni9ti |
|
Насос |
HT200, HT250, ZG251I, ZG 1CR13, ZG1CR18NI9, CR18NI9TI |
|
Рабочее колесо |
Ht200, ht250, zg2511, zg1cr13, zg1cr 1 8 ni9, zh62, zcusn10p1 |
|
Материал механического уплотнения (как спрос клиента) |
Стационарное лицо |
Роторное лицо |
Структурная часть |
Вторичная печать |
Весна |
|
1. Карбид Тангстена (WC) |
1. Карбид Тангстена (WC) |
S.S.304 |
1. Нитрильная резина (NBR) |
S.S.304 |
|
Структура насоса
Таблица параметров фланца
Механическое уплотнение и спецификация подшипника
|
Моторная мощность (кВт) |
Спецификация механического уплотнения |
|
0.75- 2,1.1-2, 0.75- 4 |
109-18 |
|
1.5- 2, 2.2- 2 |
109-20 |
|
3-2,4-2,5.5-2,7.5-2, |
109-25 |
|
11- 2, 15- 2,18.5-2,22- 2, |
109-35 |
|
45-2,55-2,75-2,90- 2, |
109-45 |
|
72-2,90-2,110-2,132- 2, |
109-55 |
|
Моторная рама |
Подшипник |
|
80 |
6204 |
|
90 |
6205 |
|
100 |
6206 |
|
112 |
6306 |
|
132 |
6308 |
|
160 |
6309 |
|
180 |
6311 |
|
200 |
6312 |
|
225 |
6313 |
|
250,280 |
6314 |
|
315 |
6317 |
Клапан и локоть эквивалентная длина прямой трубы (каждая)
|
Тип |
Эквивалентное увеличение диаметра прямой трубы |
Примечание |
|
Открытый клапан |
12 |
PAT Open Double It |
|
Труба локтя |
25 |
|
|
Проверьте клапан |
100 |
|
|
Ног клапан |
100 |
Часть джема удваивает |
ПРИМЕЧАНИЕ. Возьмите 1 0 0 мм. Потеря 0. 13m.
Максимальный разряд ограниченной базы на указанном диаметре трубопровода
|
Диаметр (мм) |
Максимальный разряд (США) |
Максимальная скорость (м/с) |
Диаметр (мм) |
Максимальный разряд (США) |
Максимальная скорость (MS) |
|
25 |
1 |
2.04 |
125 |
32 |
2.44 |
|
38 |
2.5 |
1.69 |
150 |
43 |
2.45 |
|
50 |
4.17 |
2.12 |
175 |
60 |
2.49 |
|
65 |
6.67 |
2.01 |
200 |
83.3 |
2.69 |
|
75 |
10 |
2.26 |
250 |
133.3 |
2.72 |
|
100 |
18.4 |
2.33 |
300 |
192 |
2.71 |
Превышение предела увеличит значительную потерю линии.
